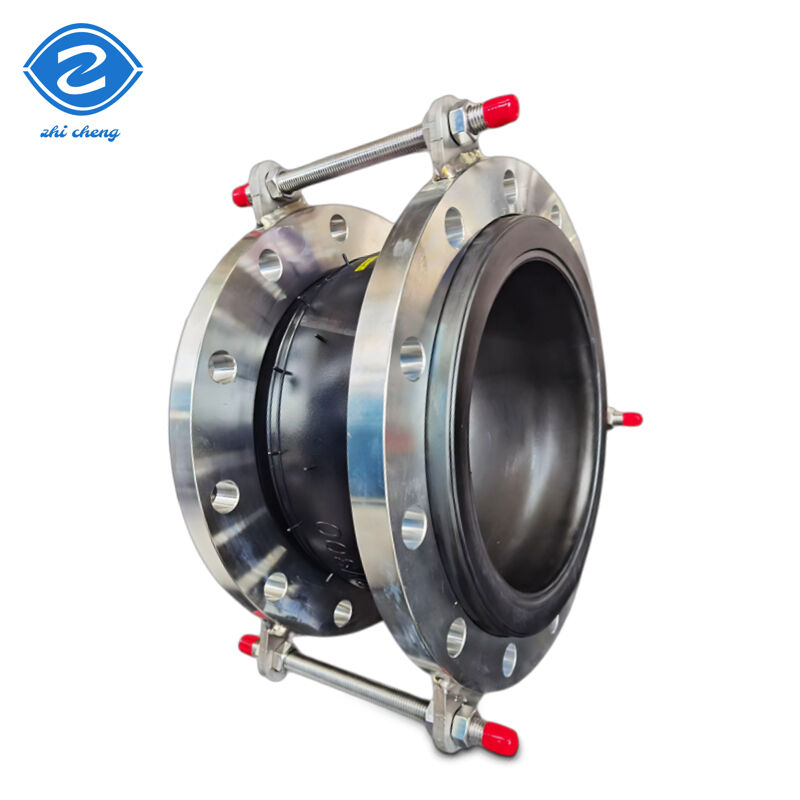

Giunto di dilatazione in gomma a sfera singola in acciaio inossidabile
Giunto flessibile in gomma progettato per applicazioni di accoppiamento pompe e valvole
Henan Province Zhicheng Valve & Fittings Manufacturing Co.
La nostra missione: concentrarsi sui dettagli del prodotto, innovazione continua e soddisfare le esigenze degli utenti
I nostri valori: Integrità e standardizzazione, cooperazione e partnership win-win
Immagini del prodotto
Specifiche del prodotto
Composizione del materiale
| N. |
Componente |
Materiale |
| 1 |
Gomma esterna/interna |
NR, NBR, EPDM, SBR, BR ecc. |
| 2 |
Telaio |
Tessuto di nylon |
| 3 |
Anello pressurizzato |
Filo di acciaio |
| 4 |
Flangia |
Acciaio al carbonio Q235, acciaio inossidabile 304 ecc. |
Condizioni tecniche
| Parametro |
Tipo 1 |
Tipo 2 |
Tipo 3 |
| Pressione di esercizio (Kg f/cm²) |
1.0(10) |
1.6(16) |
2.5(25) |
| Pressione di scoppio (Kg f/cm²) |
2.0(20) |
3.0(30) |
4.5(45) |
| Valore di vuoto (mmHg) |
2.0(20) |
86.7(650) |
100(750) |
| Temperatura applicabile |
-15℃ ~ +80℃ (-30℃~+150℃ speciale) |
| Mezzi applicabili |
Aria, aria compressa, acqua, acqua di mare, acqua calda, olio, acidi e alcali ecc. |
Dimensioni principali di collegamento
| Diametro nominale |
Lunghezza |
Spostamento assiale |
Spostamento orizzontale |
Angolo di deflessione |
| 32 mm (1¼") |
95 mm |
Estensione: 6mm, Compressione: 9mm |
9 mm |
15° |
| 40 mm (1½") |
95 mm |
Estensione: 6mm, Compressione: 10mm |
9 mm |
15° |
| 50 mm (2") |
105 mm |
Estensione: 7mm, Compressione: 10mm |
10 mm |
15° |
| 65 mm (2½") |
115 mm |
Estensione: 7mm, Compressione: 13mm |
11 mm |
15° |
| 80 mm (3") |
135 mm |
Estensione: 8mm, Compressione: 15mm |
12 mm |
15° |
| 100 mm (4") |
150 mm |
Estensione: 10mm, Compressione: 19mm |
13 mm |
15° |
| 125 mm (5") |
165 mm |
Estensione: 12mm, Compressione: 19mm |
13 mm |
15° |
| 150 mm (6") |
180 mm |
Estensione: 12mm, Compressione: 20mm |
14 mm |
15° |
| 200 mm (8") |
210 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 250 mm (10") |
230 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 300 mm (12") |
245 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 350 mm (14") |
255 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 400 mm (16") |
255 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 450 mm (18") |
255 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 500 mm (20") |
255 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 600 mm (24") |
260 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 700 mm (28") |
260 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 800 mm (32") |
260 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 900 mm (36") |
260 mm |
Estensione: 16mm, Compressione: 25mm |
22 mm |
15° |
| 1000 mm (40") |
260 mm |
Estensione: 18mm, Compressione: 26mm |
24 mm |
15° |
| 1200 mm (48") |
260 mm |
Estensione: 18mm, Compressione: 26mm |
24 mm |
15° |
| 1400 mm (56") |
350 mm |
Estensione: 20mm, Compressione: 28mm |
26 mm |
15° |
| 1600 mm (64") |
350 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
| 1800 mm (72") |
350 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
| 2000 mm (80") |
420 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
| 2200 mm (88") |
420 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
| 2400 mm (96") |
420 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
| 2600 mm (104") |
450 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
| 2800 mm (112") |
450 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
| 3000 mm (120") |
500 mm |
Estensione: 25mm, Compressione: 35mm |
30 mm |
10° |
Per un preventivo rapido, si prega di fornire:
- Tipo di mezzo che scorre attraverso il giunto di dilatazione in gomma (acqua, olio, ecc.)
- Diametro nominale del giunto di dilatazione in gomma
- Tipo di giunto di dilatazione in gomma (forma uguale o ridotta)
- Materiale della gomma e della flangia (EPDM, acciaio inossidabile, ecc.)
- Standard della flangia (ANSI, DIN, ecc.)
- Pressione nominale (150lb, 300lb, ecc.)
- Lunghezza della sfera in gomma
- Quantità totale richiesta
Vantaggi del prodotto
- Eccellente resistenza alla pressione attraverso una struttura sferica con super stabilità contro la pressione interna e un forte rinforzo speciale
- Superiore assorbimento di vibrazioni, rumore e urti
- Compensa maggiore allungamento, compressione, movimento laterale e angolare
Classificazione del prodotto
Molteplici categorie disponibili tra cui scegliere
Imballaggio e consegna
Opzioni di spedizione:
- FedEx/DHL/UPS/TNT per campioni - Servizio porta a porta
- Via aerea o via mare per merci in lotti (LCL/FCL) - Ricezione in aeroporto/porto
- Spedizionieri designati dal cliente o metodi di spedizione negoziabili
Aderisce rigorosamente al sistema di gestione della qualità ISO9001:2015, detiene la "Licenza di produzione di attrezzature speciali" rilasciata dall'Amministrazione statale per la regolamentazione del mercato, i prodotti sono conformi allo standard nazionale GB/T 12465-2003, possono essere applicati in sicurezza a vari sistemi di tubazioni a pressione, hanno superato la certificazione CE UE e soddisfano gli standard UE come EN 1092-1 ed EN 14001. Possiede molteplici modelli di utilità nazionali.
