Dettagli del prodotto
Place of Origin: china
Marca: zhi cheng
Model Number: HY
Termini di trasporto & di pagamento
Minimum Order Quantity: 1
Prezzo: 12
Delivery Time: 5-8 work days
Payment Terms: L/C, D/A, T/T, D/P, Western Union, MoneyGram
Supply Ability: 9999

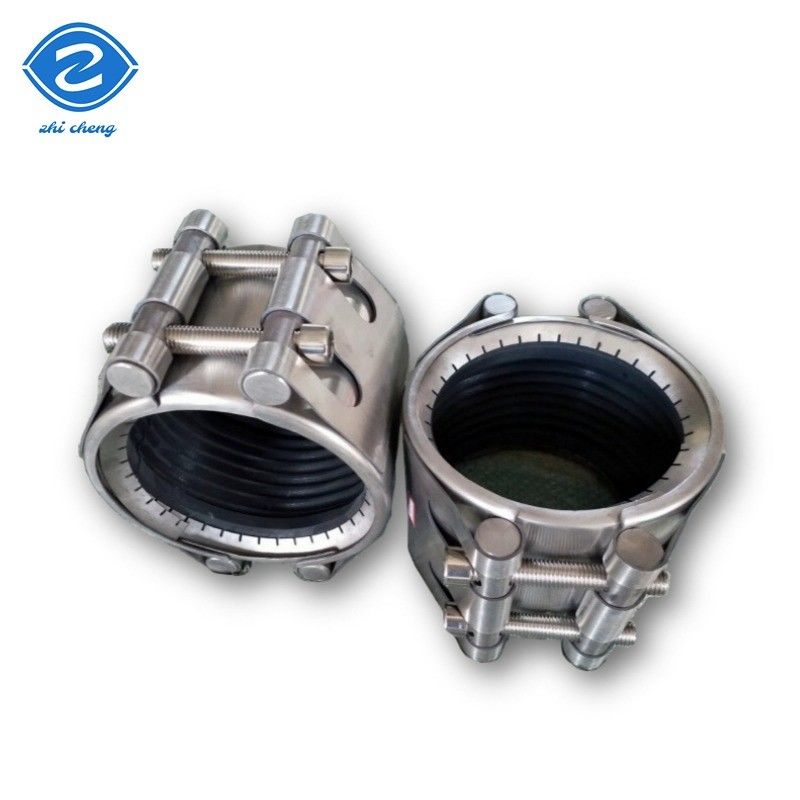

Caratteristiche di progettazione degli anelli di ingranaggio
Sistema di reticolazione a doppio anello: struttura composita di 304 anelli di ingranaggi in acciaio inossidabile
e anelli di tenuta in EPDM,
con una lunghezza di 20 mm o più, ma non superiore a:Resistenza alla trazione assiale ≥1,5 volte la pressione progettata del tubo
(la resistenza assiale misurata per DN200 è di 48 kN)
Pressione di tenuta circonferenziale 0,6-2,5 MPa (regolabile in base all'intervallo tra gli anelli di ingranaggio di 1,5-3 mm)
capacità di compensazione dinamica:Permette uno spostamento assiale di ±5 mm e una deformazione angolare di ±3°.
adatti per le tubazioni nelle zone di insediamento.
Diritto pubblico Oianeter nominale |
管径范围 Diametro di tubi Diameler |
船舶公称 pressione |
工业 permesso pressione aRPatd e |
长度 Lenath |
螺栓 Bok. |
螺栓 torsione Bolt Targue |
|
OD (mm) | QDmin ODmax ((mm) | PN (bar) | WP (bar) | S(mm) | L |
M | Nm |
DN20 | 25 27 | 16 | 30 | 60 | 100 | 8 | 15 |
DN25 | 32 34 | 16 | 30 | 60 | 100 | 8 | 15 |
DN32 | 40 42 44.5 | 16 | 30 | 60 | 100 | 8 | 20 |
DN40 | 48 54 | 16 | 30 | 60 | 100 | 8 | 20 |
DN50 | 57 60 63 | 16 | 30 | 80 | 140 | 8 | 30 |
DN65 | 76 | 14 | 28 | 80 | 140 | 8 | 30 |
DN80 | 89 98 | 14 | 28 | 105 | 203 | 10 | 50 |
DN100 | 108 110 114 118 | 14 | 25 | 105 | 203 | 12 | 50 |
DN125 | 133140 | 14 | 25 | 115 | 203 | 14 | 80 |
DN 150 | 159 168 180 | 12 | 24 | 115 | 203 | 14 | 80 |
DN200 | 219 222 225 200 | 8 | 16 | 155 | 255 | 14 | 100 |
DN250 | 250 273 280 | 8 | 16 | 155 | 255 | 14 | 100 |
DN300 | 315 325 | 7 | 14 | 155 | 255 | 14 | 100 |
DN350 | 355 377 | 7 | 14 | 155 | 255 | 14 | 100 |
DN400 | 406 426 429 | 6 | 12 | 155 | 255 | 14 | 120 |
DN450 | 450 457 478 | 6 | 12 | 155 | 255 | 14 | 120 |
DN500 | 508 529 532 500 | 5 | 10 | 155 | 255 | 14 | 120 |
Domande frequenti
D: Siete di fabbrica?
Siamo una fabbrica di produzione e esportazione di giunto di espansione.
Essendo in linea da quasi 30 anni, possiamo confermare che i nostri prodotti sono
Un prezzo ragionevole e di buona qualità.
D: Perché scegliere noi?
1Molti anni di esperienza nell'industria e nell'esportazione
2Ampia gamma di prodotti di buona qualità
3.Completare il servizio pre-vendita e post-vendita per garantire le esigenze del cliente e
preferenze.
D: Che dire del campo d'applicazione?
1.l'ingegneria superficiale e sotterranea, costruzione navale/piattaforma petrolifera marina, acqua/gas
approvvigionamento, energia e produzione industriale.
2- trattamento e manutenzione delle acque reflue, ecc.
condotte, condotte di drenaggio dell'acqua, linea speciale per l'aviazione/auto, condotte di olio lubrificante
Linea elettrica ad acqua opaca.
3.acqua di mare/acque dolci, ecc.
D: Qual è la tua differenza dagli altri?
1.Produrre secondo i requisiti del cliente rigorosamente, test e controllo di qualità.
2Universalità:Vale per molti tipi di tubi metallici, e per tubi meno disallineati e
accoppiamento di tubi di diametro diverso, specialmente per la riparazione rapida di emergenza.
3.Economia:accoppiamento nonostante lo spessore del tubo e senza necessità di rivestimento del tubo
fine dei tubi, semplice manipolazione e risparmio di costi.
